Выпрямитель тиристорный ВТ-04

Назначение

Выпрямители предназначены для преобразования переменного трехфазного напряжения в регулируемое постоянное напряжение для питания тяговых двигателей постоянного тока.

Выпускаются в следующих модификациях:

• ВТ-04-УК - для установки на укладочный кран УК-25/28СП;
• ВТ-04-УК 25/25 - для установки на укладочный кран УК-25/25 и мотоплатформу МПК;
• ВТ-04-ПРСМ-5 - для установки на рельсосварочную машину ПРСМ-5;
• ВТ-04-ПРСМ-6 - для установки на рельсосварочную машину ПРСМ-6;
• ВТ-04-АДЭ - для установки на АДЭ-1 и АСЭ-1;
• ВТ-04 ПТМ630 - для установки на ПТМ-630;
• ВТ-04-ТЭУ400 - для установки на ТЭУ-400 (устанавливается взамен выпрямительной установки В-ТПП-500-460У3).


Выпрямитель обеспечивает:

• плавное регулирование напряжения на тяговых двигателях;
• слежение за током электродвигателей;
• формирование рабочей зоны напряжений и токов для данного типа двигателя;
• ограничение тока и аварийное отключение тиристорного выпрямителя от силового питания при аварийных токах в нагрузке;
• автоматический переход режимов работы (последовательный-параллельный-ОП1-ОП2);
• транспортный режим – основной режим работы, при котором происходит набора напряжения тяговых двигателей и включения ослабления полей 1-ой и 2-ой ступени;
• рабочий режим работы – это режим, при котором происходит более плавное движение машины на низких скоростях без включения ослабления поля;
• аварийный режим работы – это режим, который позволяет продолжить движение машины при аварийном отключении одного из тяговых двигателей или (и) одного силового блока;
• поддержание скорости обеспечивается при наличии датчика оборотов.

Комплектация:

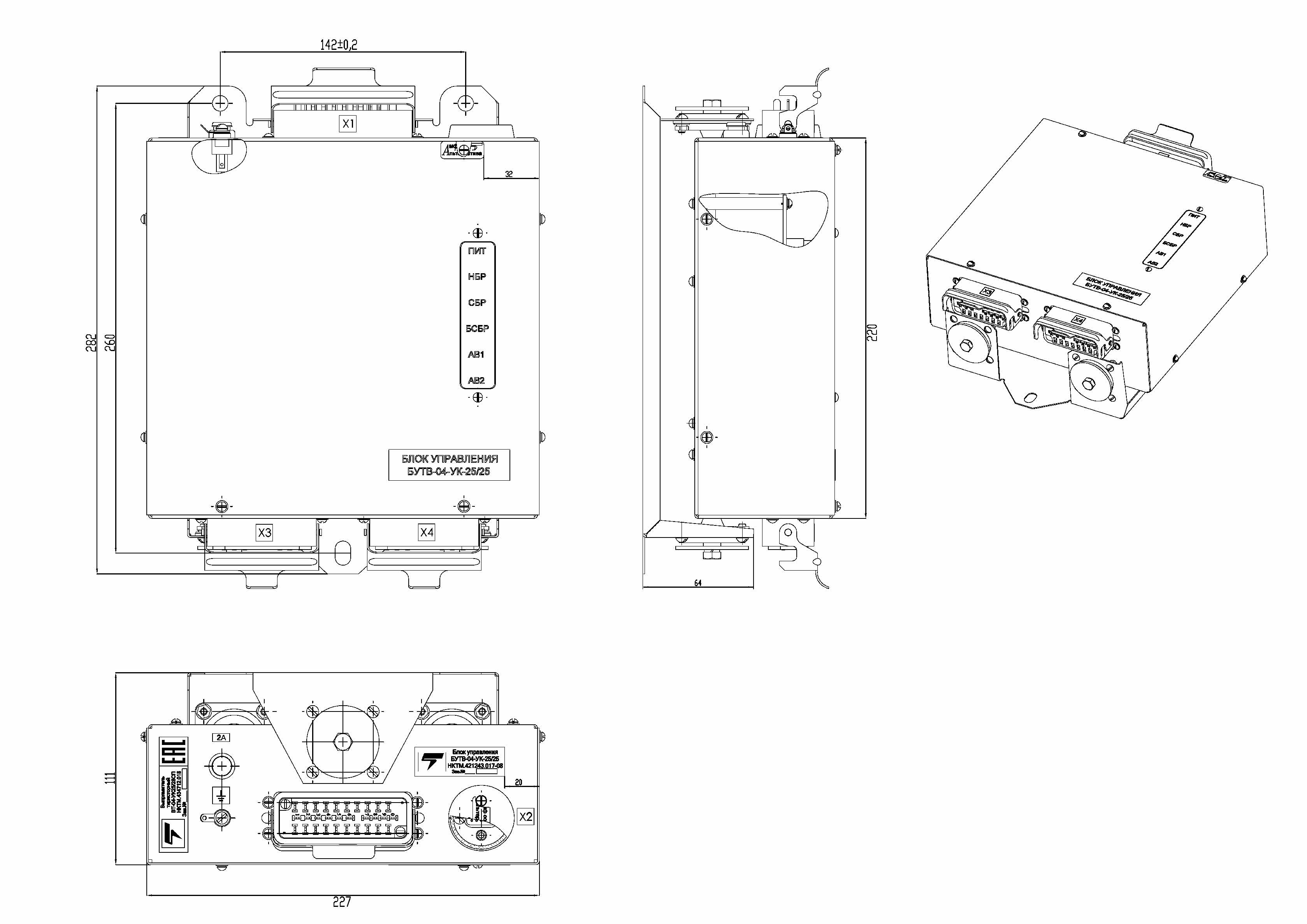

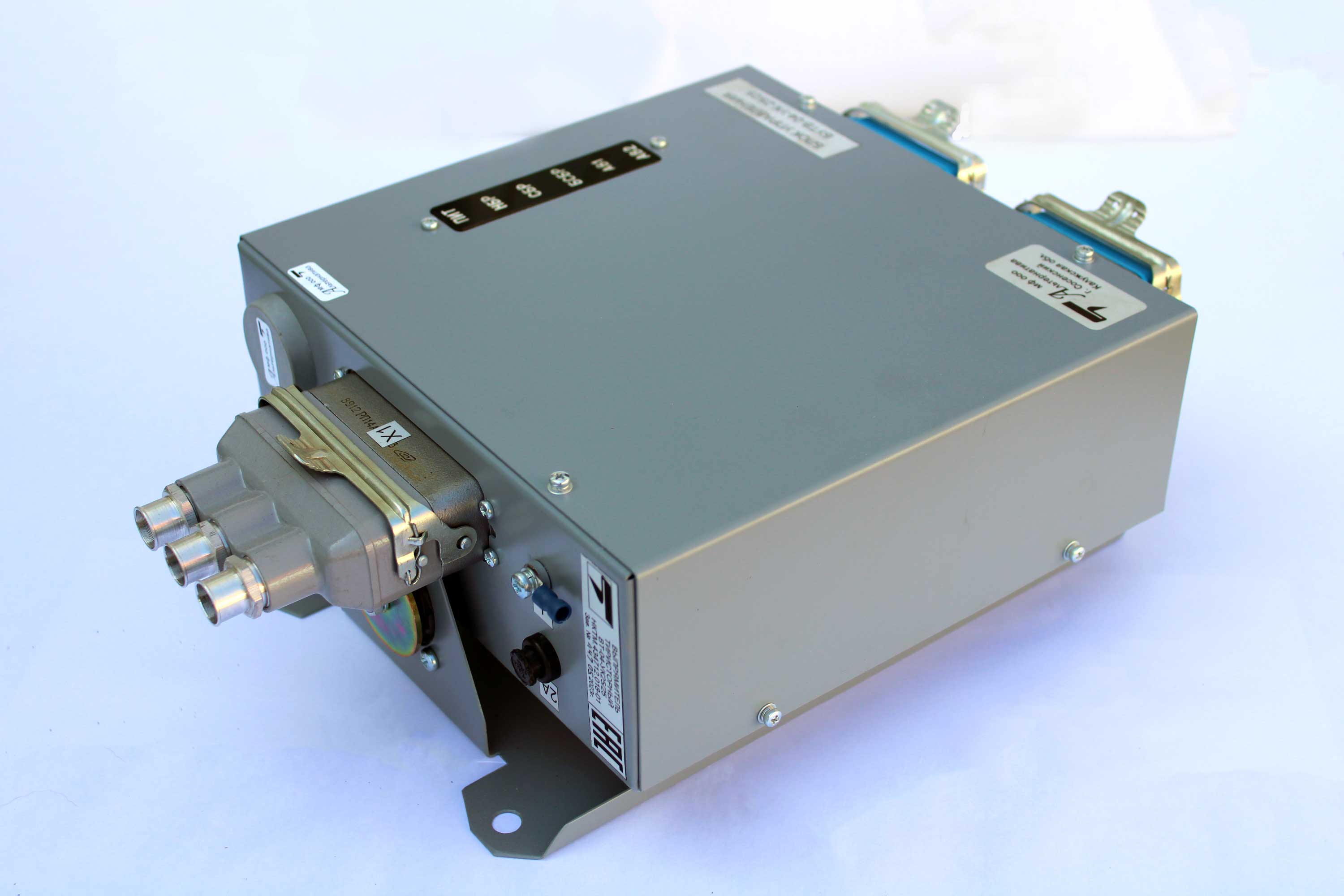

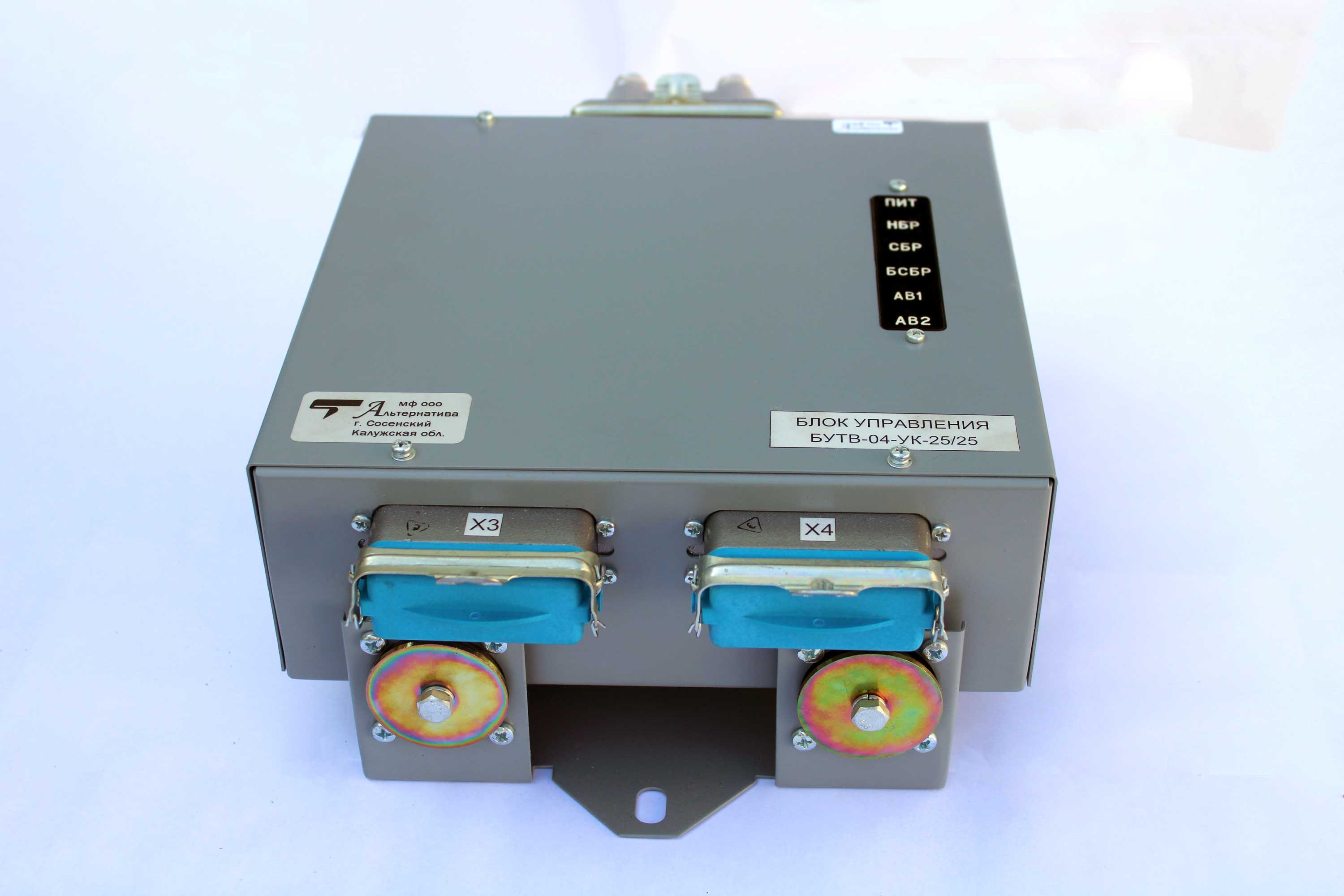

Блок управления БУТВ-04

1 шт.

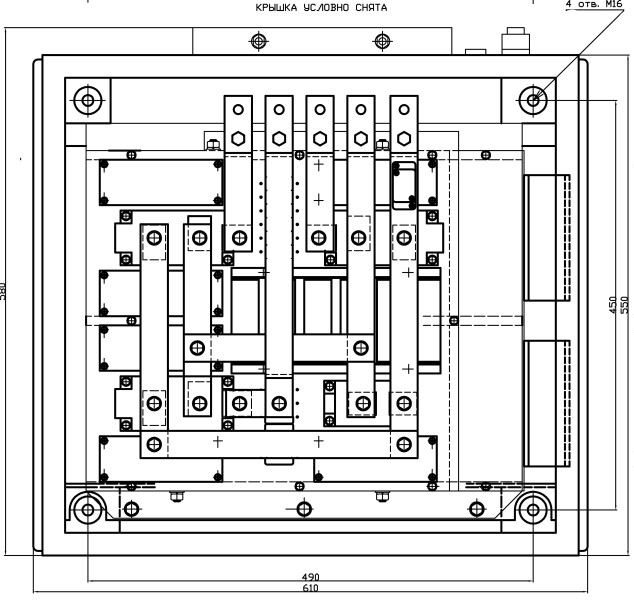

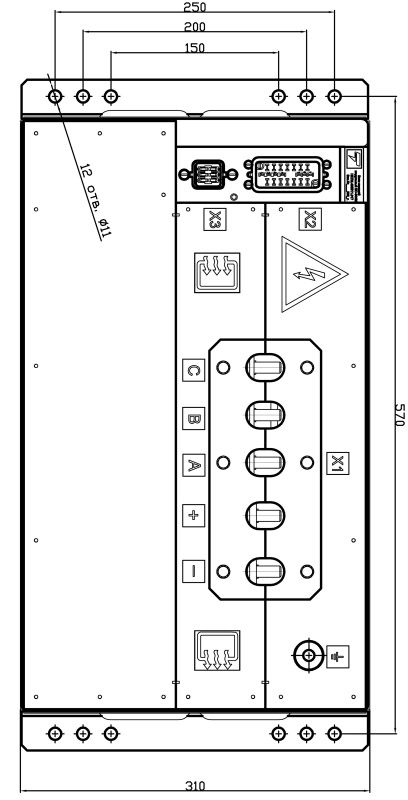

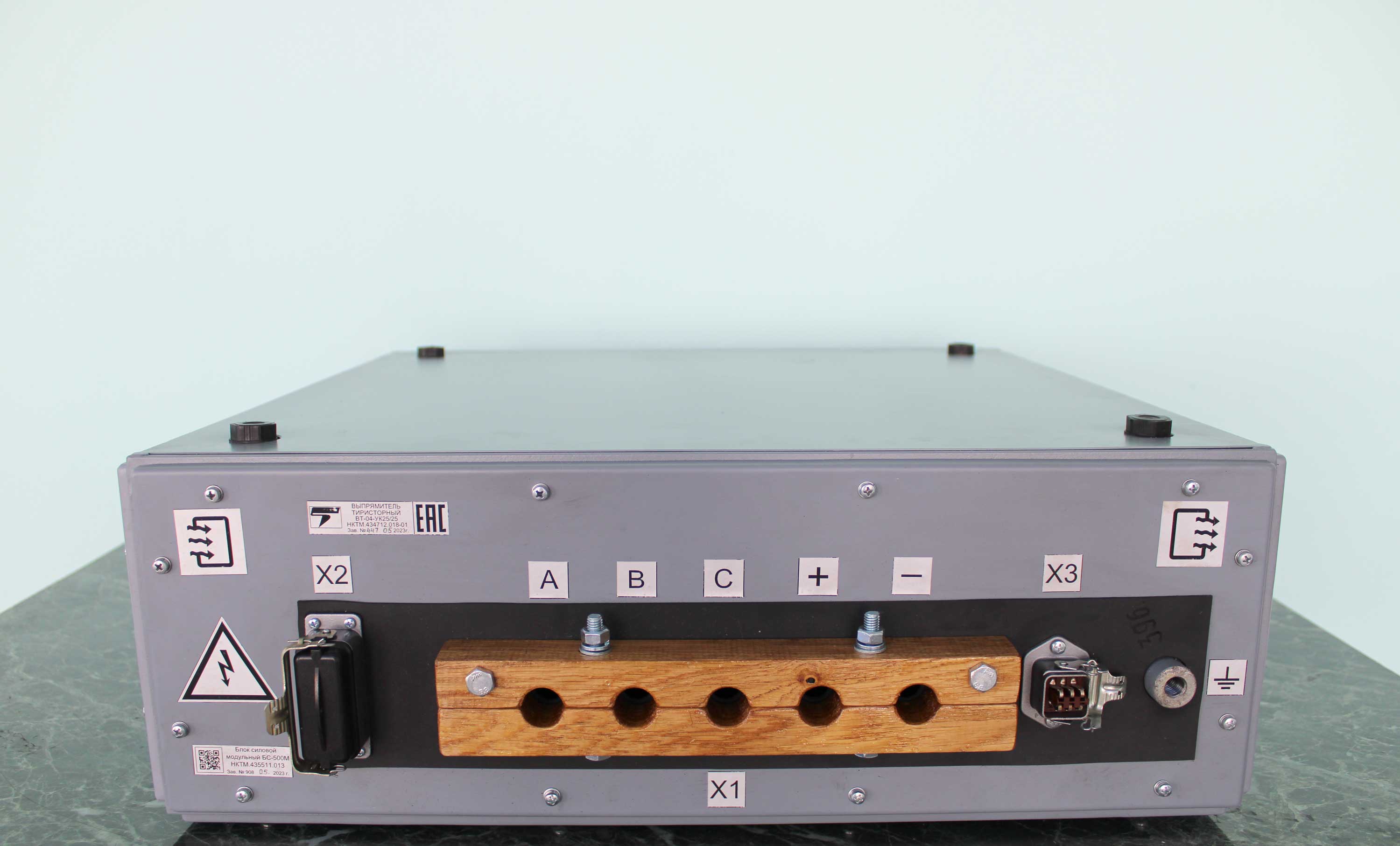

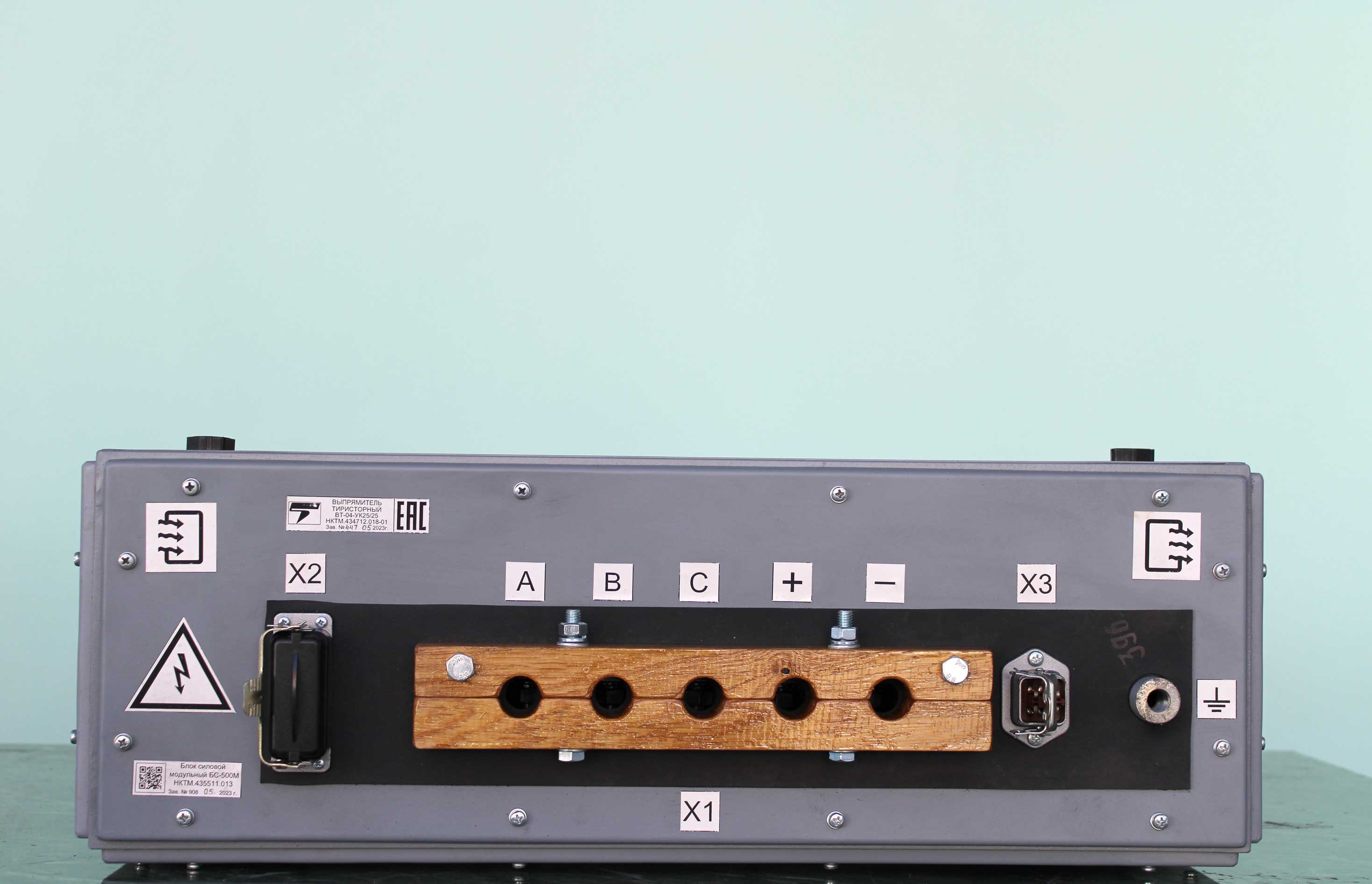

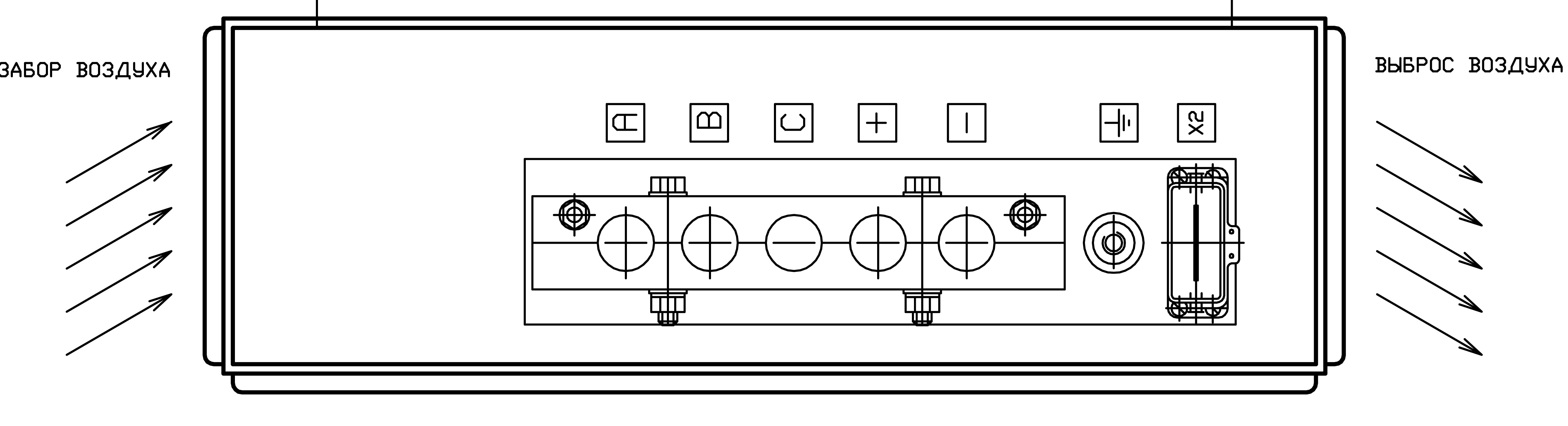

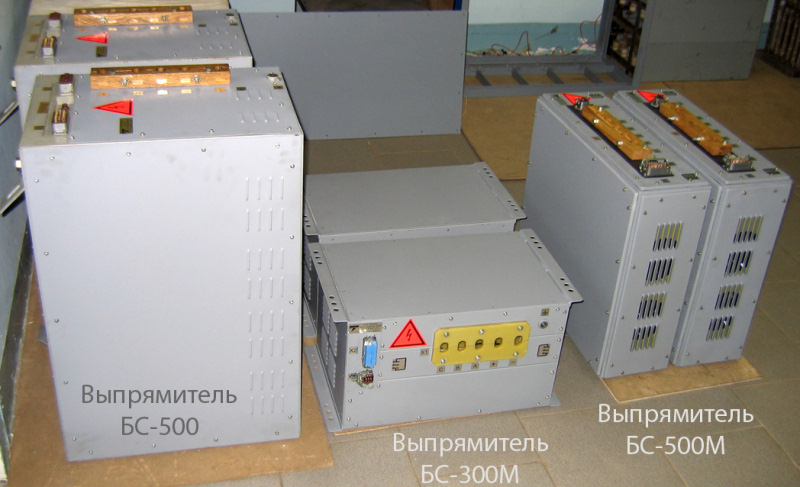

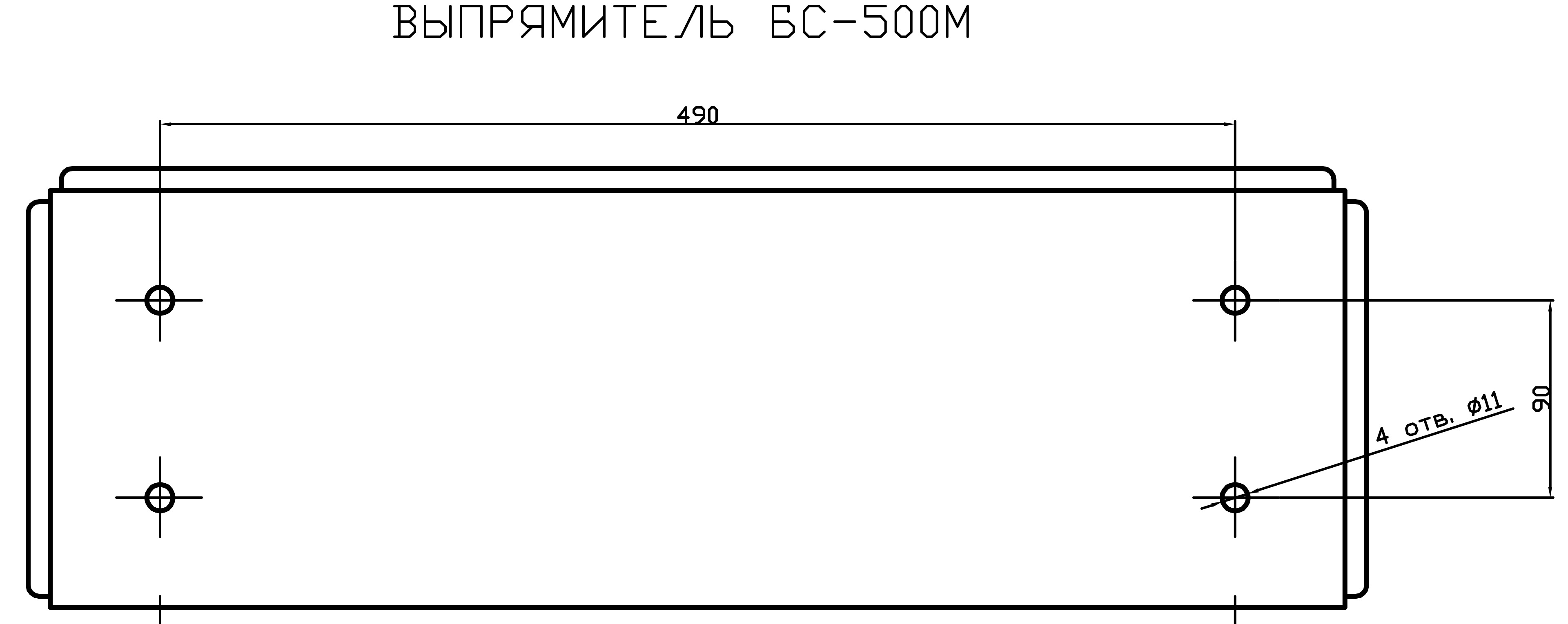

Блок силовой БС-500М

2 шт. (1 шт. для ПТМ630)

Кабель силовой

2 шт. (1 шт. для ПТМ630)

Розетка РП14А-30-Г6В ЕС3.655.015 ТУ

1 шт.

Розетка РШАГКП-6-1

2 шт. (1 шт. для ПТМ630)

Алгоритм работы выпрямителя определяется программой. Блок управления не требует настройки в процессе эксплуатации.

Для других машин или других условий эксплуатации, по согласованию, программа может быть изменена

Имеет сертификат соответствия №ТС RU C-RU.ЖТ02.В.01914

Пример записи при заказе

Выпрямитель тиристорный ВТ-04 НКТМ.434712.018
