Система управления тепловозом ТЭМ9КИ Лидер-4
НКТМ.424257.008
Назначение
Система управления Лидер-4 предназначена для управления силовыми агрегатами и узлами маневрово-вывозного тепловоза ТЭМ9КИ при новом изготовлении и модернизации эксплуатируемого парка.
Перечень функций, выполняемых системой управления «Лидер-4»:
- Обработка сигналов c органов управления пультов машиниста;
- Прокачка топлива;
- Прокачка масла;
- Запуск и останов дизеля;
- Контроль параметров дизеля;
- Формирование внешней характеристики генератора в тяговом режиме и в режиме электродинамического то
- Обнаружение и прекращение боксования (защита от боксования);
- Переключение ступеней ослабления поля;
- Управление поддержанием скорости (АПС) в диапазоне 2…25 км/ч (шаг задания -1 км/ч);
- Управление вентиляторами охлаждения дизеля и жалюзи;
- Управление компрессором;
- Управление подачей песка;
- Включение/отключение тифонов;
- Поддержание заданной температуры в кабине машиниста в зимнее время;
- Включение/отключение догружателей;
- Включение/отключение автосцепок;
- Включение/отключение прожекторов;
- Диагностика контролируемого оборудования тепловоза;
- Отображение информации о режимах работы контролируемого оборудования тепловоза на дисплее пульта м
- Защита по результатам диагностики в случае появления недопустимых режимов из-за отказа отдельных а
- Вывод информации и о возникших неисправностях на дисплей;
- Ведение архива неисправностей контролируемого оборудования;
- Управление по двум единицам с помощью дублированных полудуплексных каналов обмена с гальванической
В состав системы управления «Лидер-4» входят:
| Стойка управления СУ-ТЭМ9КИ | 1 шт. |
| Блок визуального отображения информации БВИ | 1 шт. |
| Контроллер машиниста КМТ | 2 шт. |
| Блок визуального отображения информации (вспомогательный) БВИ-В | 1 шт. |
| Блок управления выпрямителем RAC | 1 шт. |
| Блок датчиков напряжения MAV | 1 шт. |
| Регулятор электрического тормоза РЭТ-800 | 1* шт. |
| Комплект кабелей | 1 шт. |

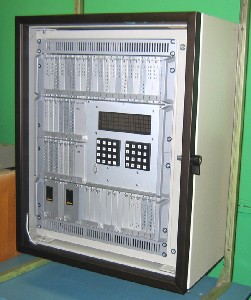

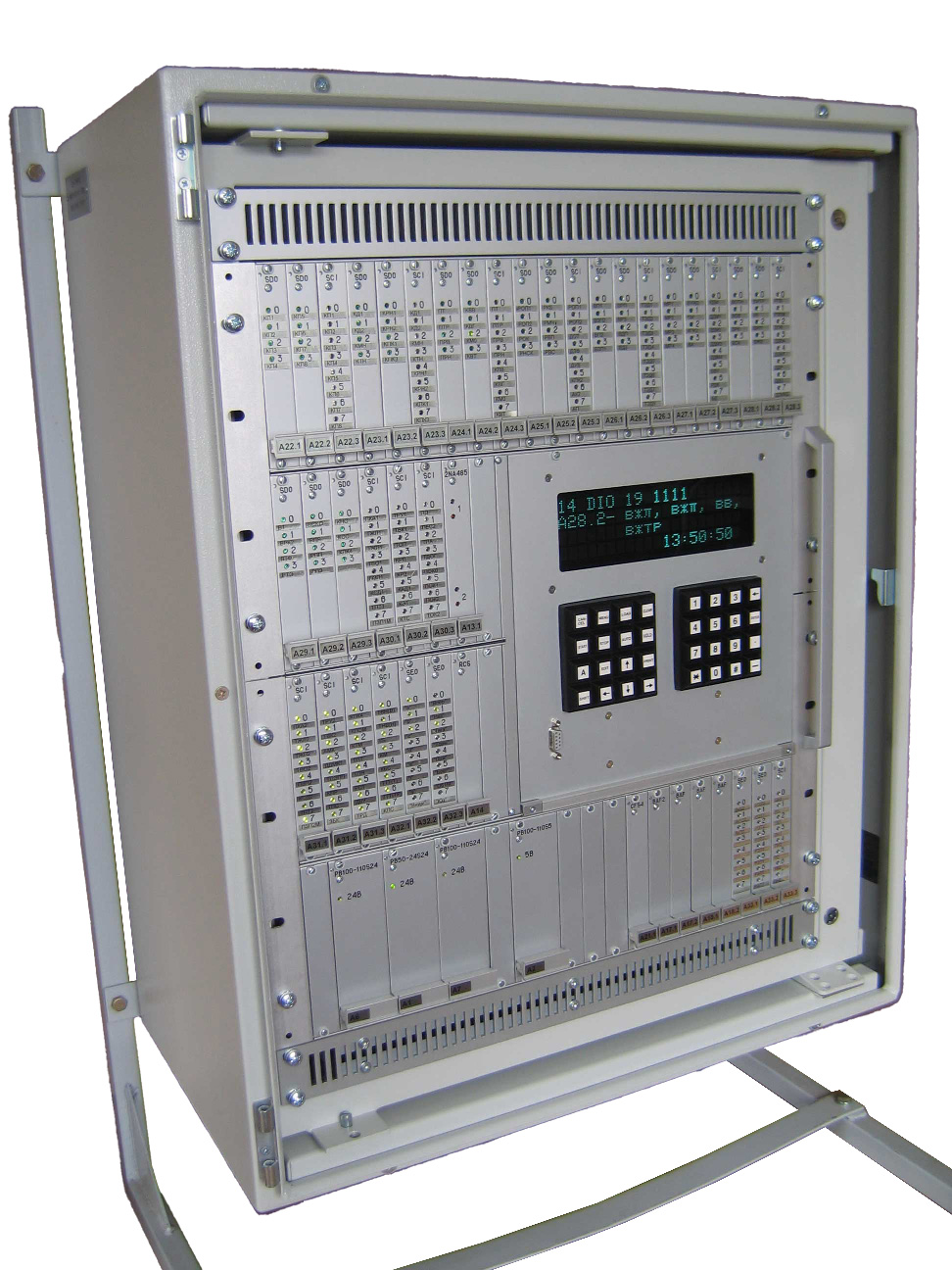

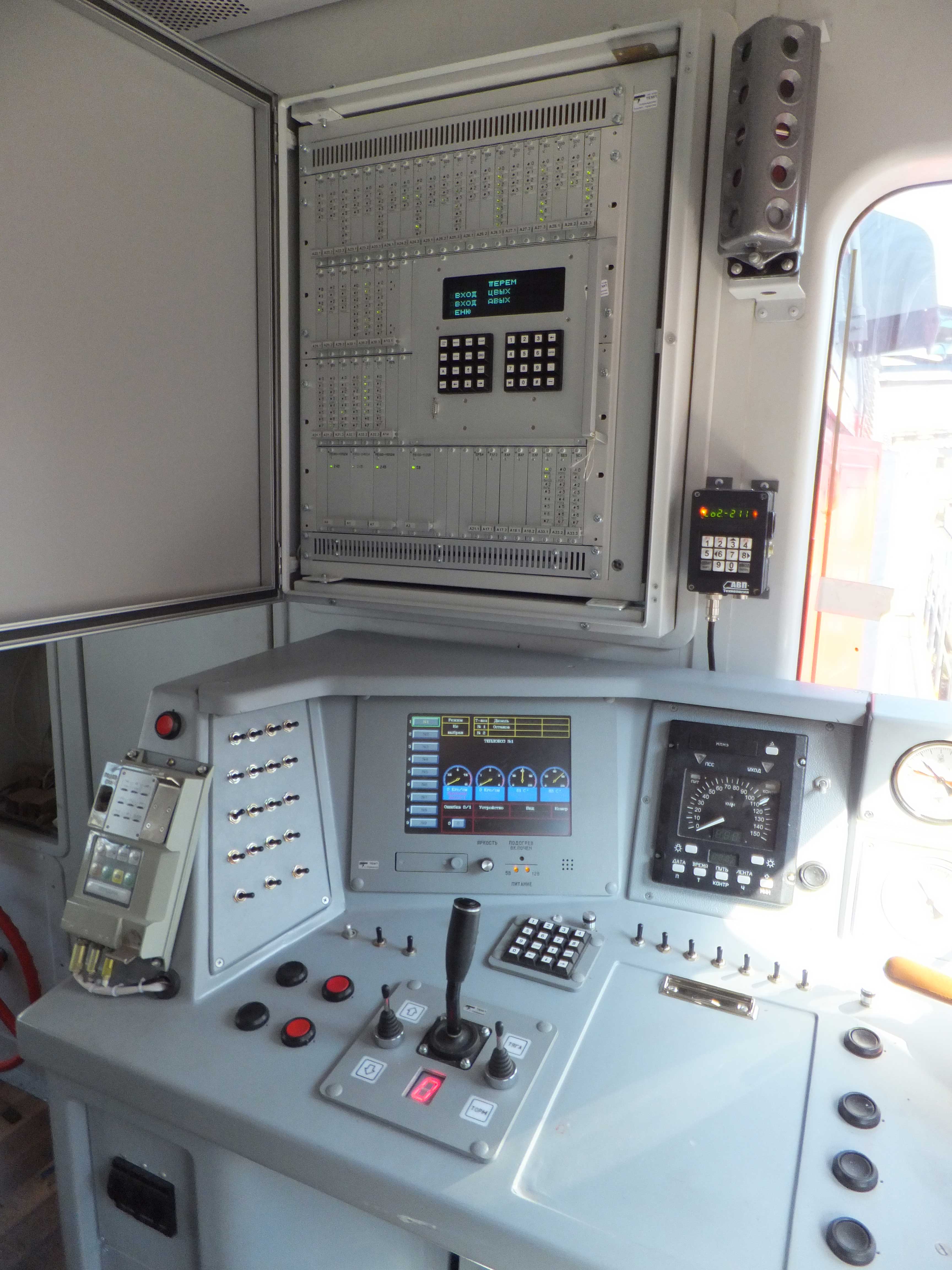

Стойка управления СУ-ТЭМ9КИ
Стойка управления непрерывно контролирует обрыв, короткое замыкание и правильное срабатывание исполнительных устройств. Все возникающие в процессе работы ошибки регистрируются (с указанием даты и времени) в журнале (файле) ошибок.

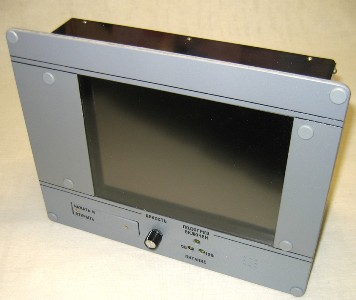

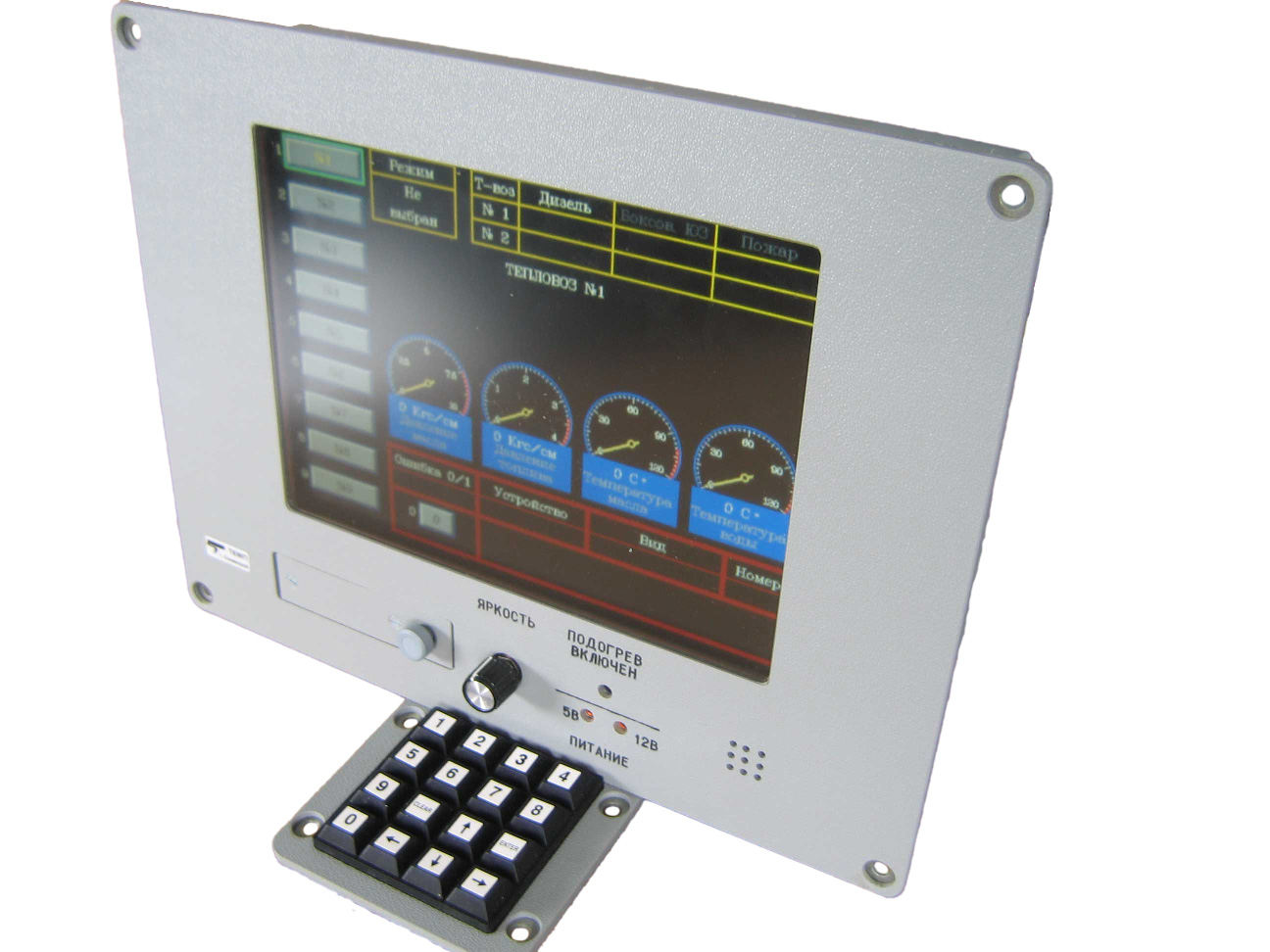

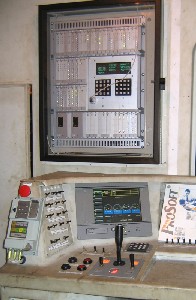

Блок визуального отображения информации БВИ
Блок визуального отображения информации БВИ , предназначен для отображения параметров тепловоза на экране дисплея. Функционально блок представляют собой устройство отображения информации, собранный на базе промышленного плоскопанельного TFT ЖК-дисплея 10,5. В комплект поставки входит модуль клавиатуры МК-16.

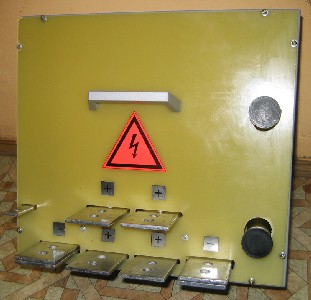

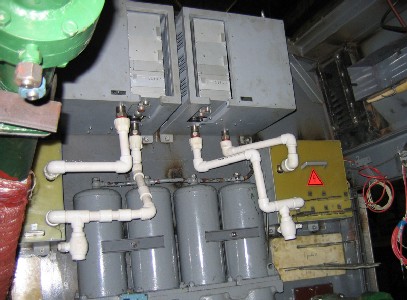

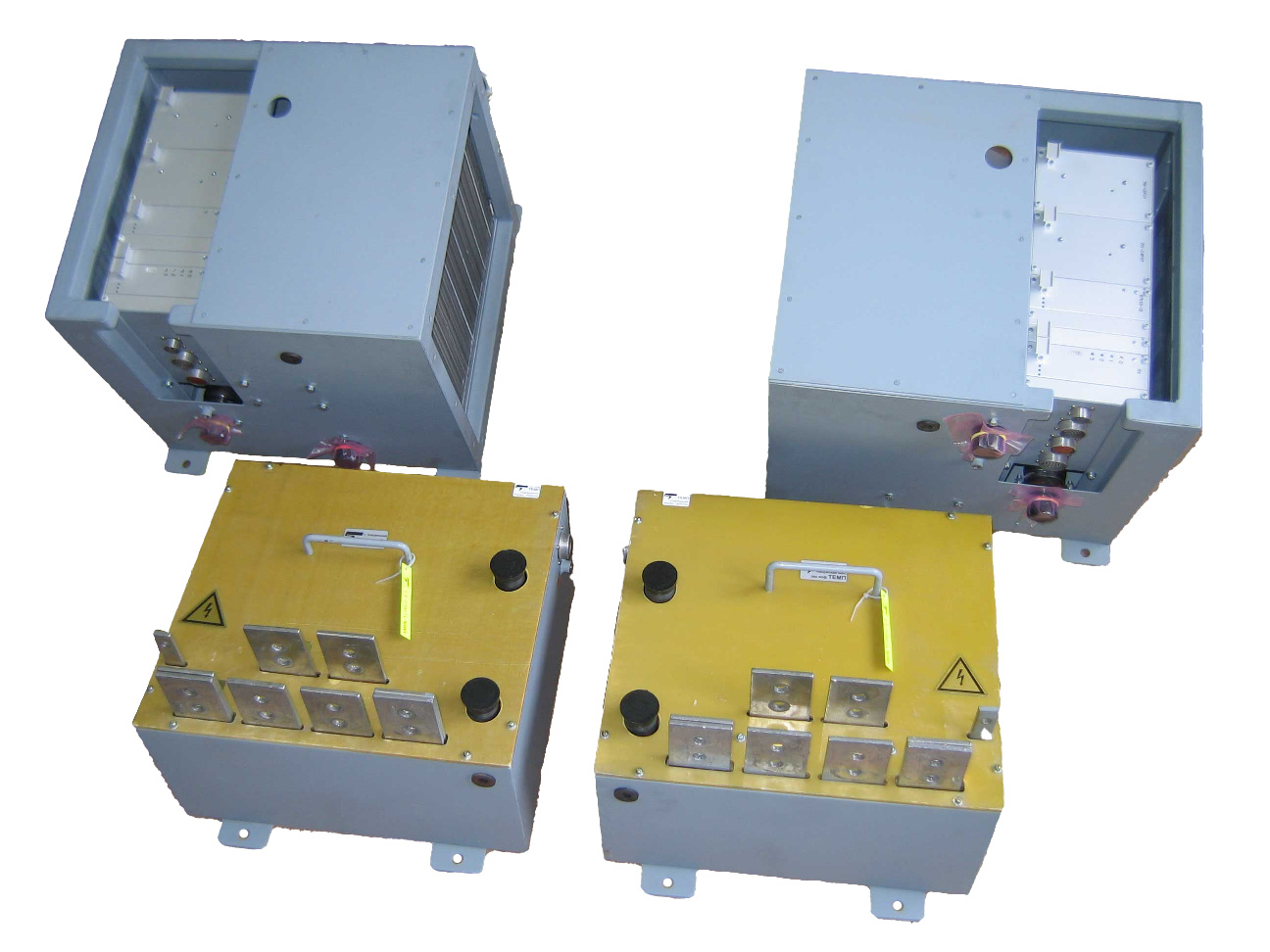

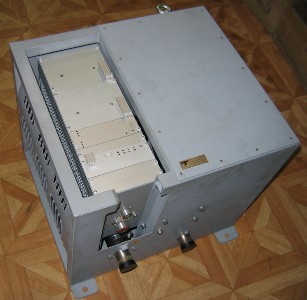

Регулятор электрического тормоза РЭТ-800
Для реализации функции остановочного электродинамического тормоза разработан регулятор электродинамического тормоза РЭТ-800, осуществляющий бесступенчатое регулирование величины эффективного сопротивления тормозного резистора
* Комплектуется по заявке потребителя
Патент на изобретение

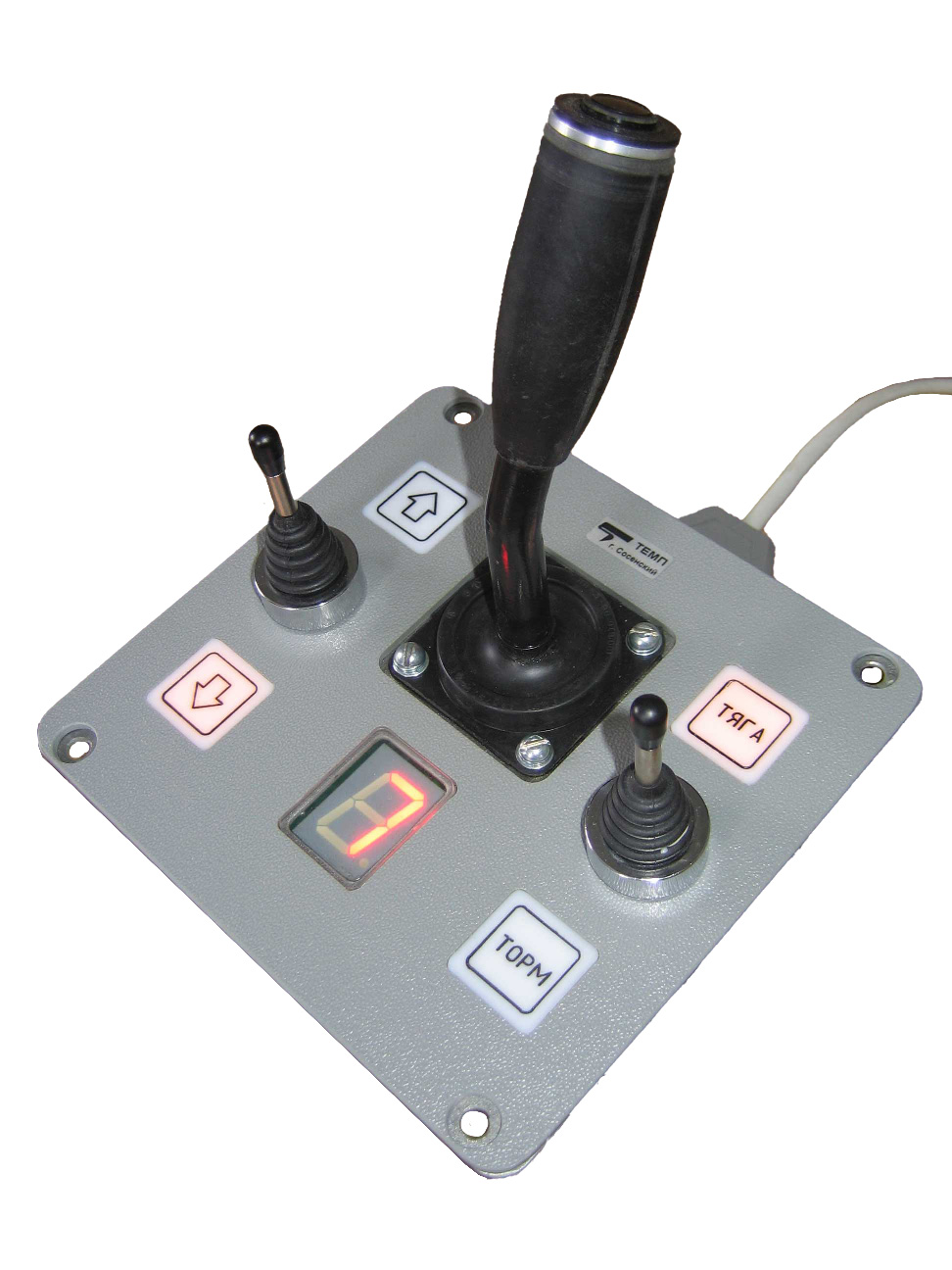

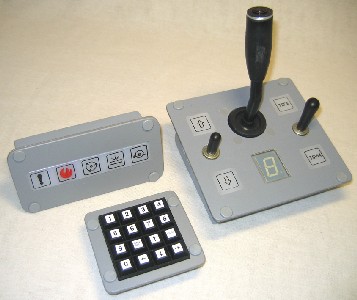

Контроллер машиниста КМТ
Контроллер машиниста КМТ , предназначен для подачи сигналов «Больше», «Меньше»,«Быстрый сброс», направления движения, режима «Тяга/Тормоз», а также индикации номера позиции, направления движения и режима.

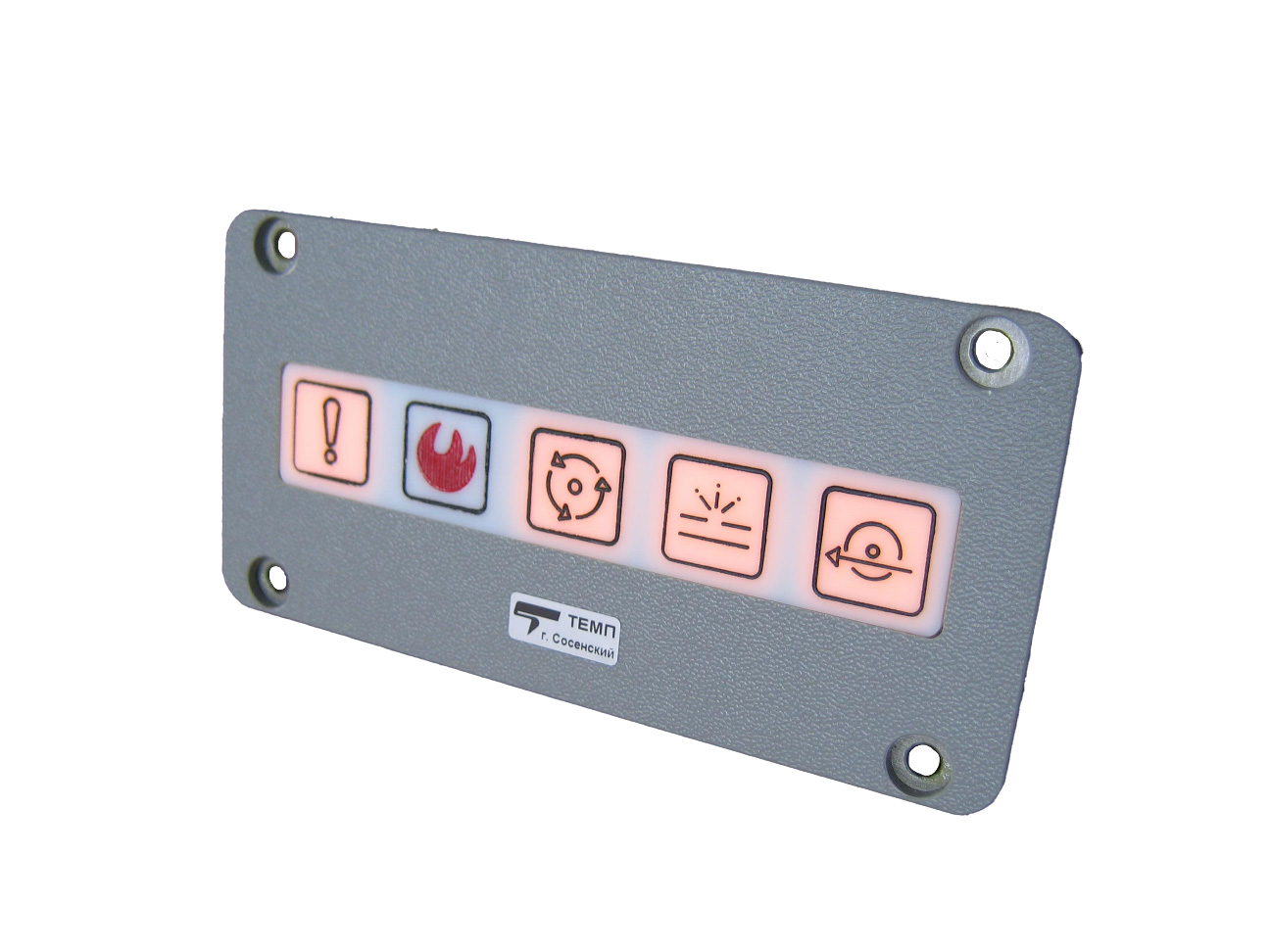

Блок визуального отображения информации(вспомогательный) БВИ-В
Блок визуального отображения информации (вспомогательный) БВИ-В предназначен для подсветки мнемознаков, расположенных на его лицевой стороне, по командам со стойки управления. Функционально изделие состоит из пяти индикаторов подсветки мнемознаков «Внимание», «Пожар», «Боксование», «Обрыв тормозной магистрали» и «Юз». Индикатор «Пожар» красного цвета, остальные - желтого

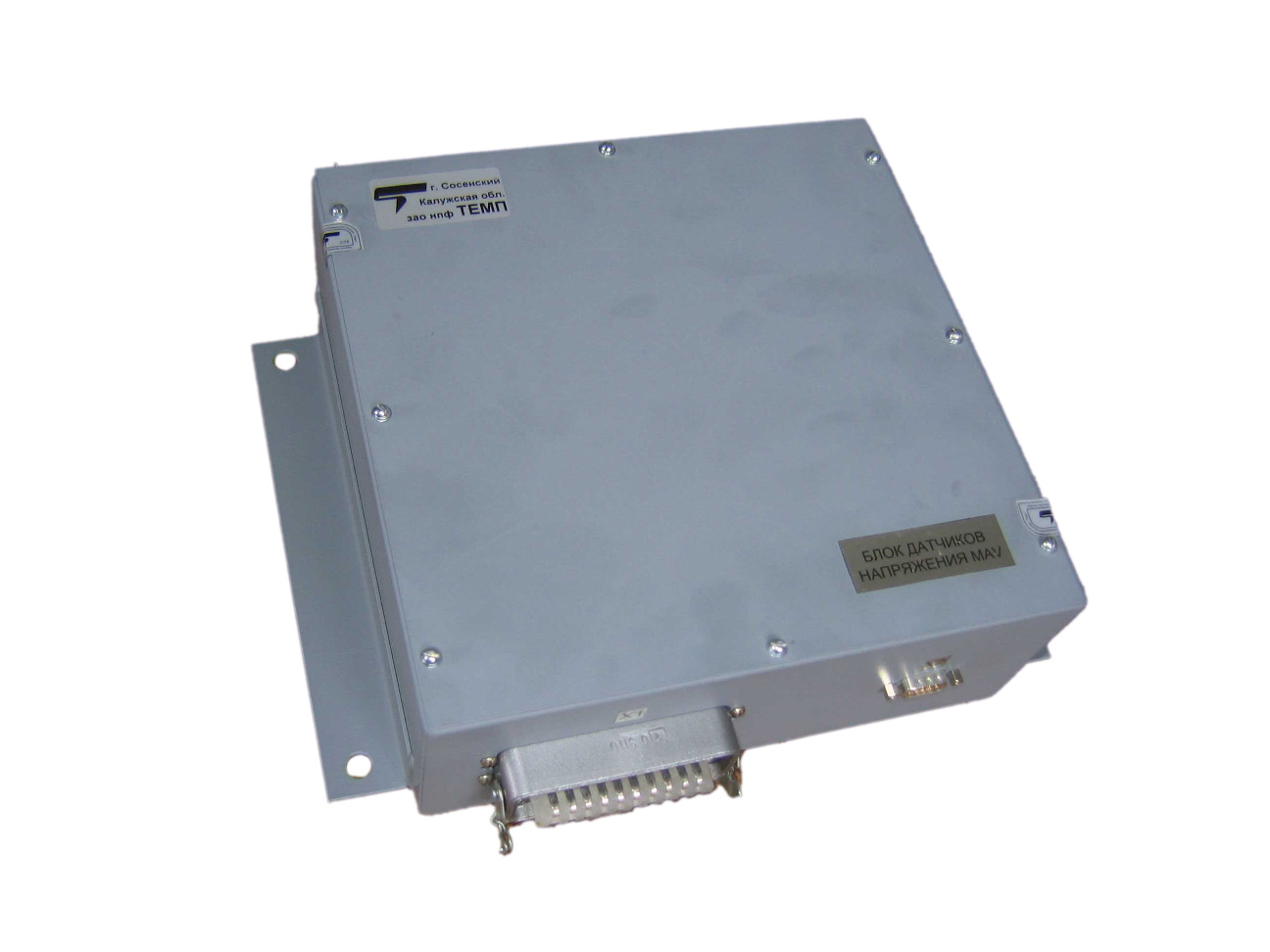

Блок датчиков напряжения MAV
Блок датчиков напряжения MAV включает в себя два преобразователя постоянного и переменного напряжений в выходные токовые сигналы величиной 0…25 мА, гальванически развязанных от входных напряжений. Блок применяется для преобразования выходных напряжений возбудителя и главного генератора тепловоза.

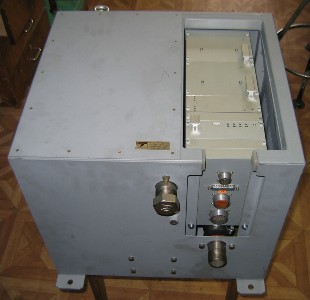

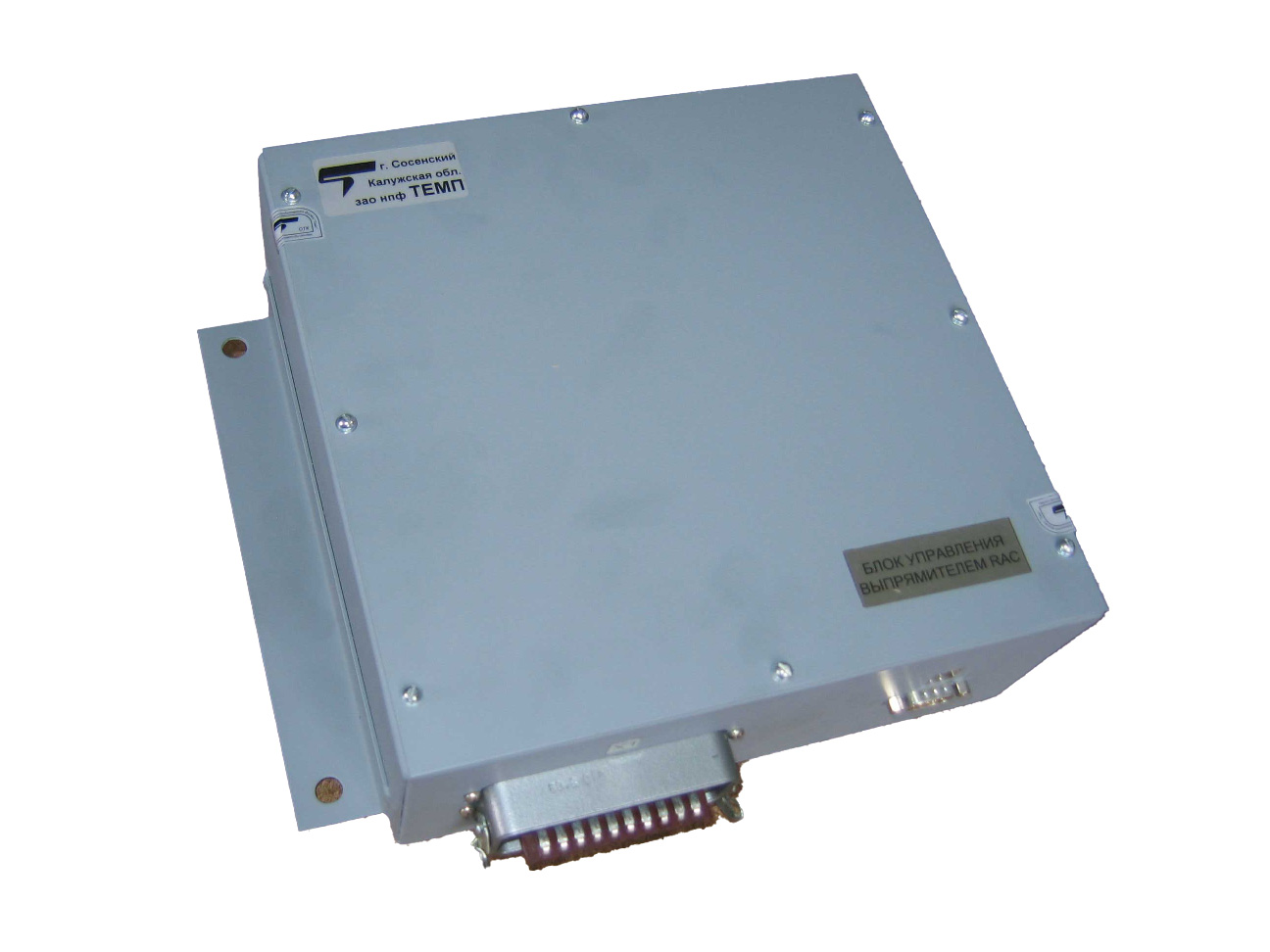

Блок управления выпрямителем RAC
Блок управления выпрямителем RAC предназначен для формирования сигналов управления блоком выпрямителей типа БВК-1012У3. Изделие представляет собой преобразователь слаботочных сигналов стойки управления в сигналы управления тиристорами блока выпрямителей, а так же для преобразования синусоидального напряжения возбудителя в напряжение уровня, необходимого для дальнейшего вычисления частоты этого напряжения.
| Блок визуального отображения информации вспомогательный БВИ-В | |
|---|---|
| Напряжение питания | 110 В |
| Потребляемая мощность | Не более 7 Вт |
| Диапазон рабочих температур | -40° С...+60° С |
| Входной ток по каждому каналу индикации | не более 12 мА |
| Масса, кг, не более | 0,6 | Общее |
| Масса полного комплекта, кг, не более | ??? | Блок визуального отображения информации БВИ |
| Напряжение питания | 24 В |
| Потребляемая мощность | Не более 40 Вт |
| Диапазон рабочих температур | -40° С...+60° С |
| Предельное значение температуры для нерабочего состояния | -40° С |
| Канал связи | гальванически развязанный RS485 |
| Масса, кг, не более | 6,5 | Стойка управления СУ-ТЭМ9КИ |
| Напряжение питания | 70...140 В |
| Понижение напряжения питания при запуске дизеля в течение 12 сек | до 36 В |
| Потребляемая мощность | Не более 60 Вт |
| Максимальный ток нагрузки цифровых выходов(силовых ключей) | 2А |
| Ток срабатывания защиты при перегрузке цифровых выходов, А | 6...7 А |
| Максимальный выходной ток цифровых выходов | 12 мА |
| Диапазон рабочих температур | 40° С...+60° С |
| Масса, кг, не более | 45 | Контроллер машинниста КМТ |
| Напряжение питания | 110 В |
| Потребляемая мощность | Не более 13 Вт |
| Диапазон рабочих температур | -40° С...+60° С |
| Входной ток по каждому каналу индикации | не более 12 мА |
| Масса, кг, не более | 1,7 | Блок управления выпрямителем RAC |
| Напряжение питания | 24 В |
| Потребляемая мощность | Не более 2 Вт |
| Диапазон рабочих температур | -40° С...+60° С |
| Длительность управляющего импульса | 100мкс |
| Масса, кг, не более | 2,6 | Блок датчиков напряжения MAV |
| Напряжение питания | 24 В |
| Потребляемая мощность | Не более 3 Вт |
| Диапазон рабочих температур | -40° С...+60° С |
| Входное напряжение | 0...1000В DC 0...300В AC |
| Входной ток по каждому каналу | 0... 25мА |
| Масса, кг, не более | 2,4 |
