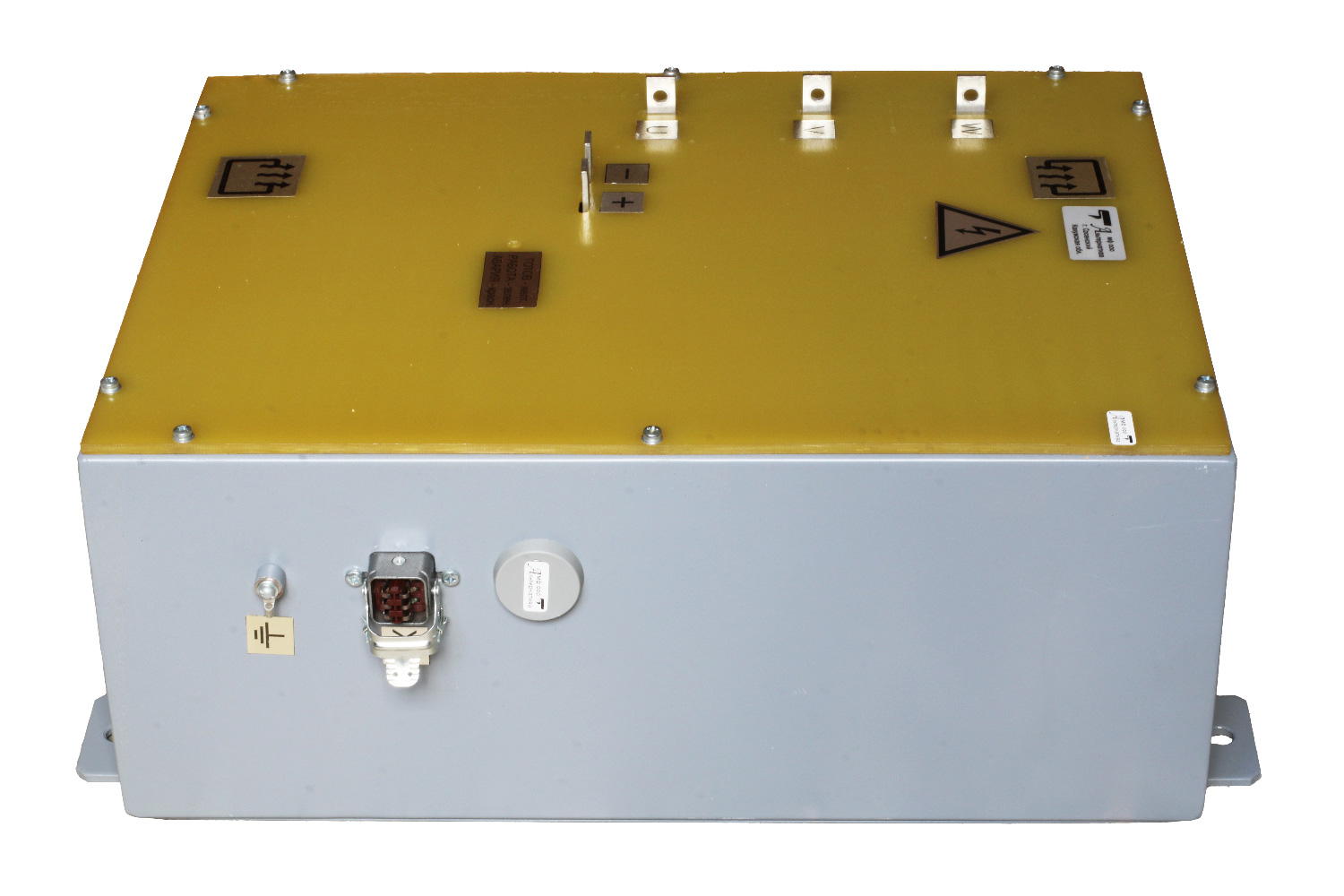

Статический преобразователь инвертор СПИН
НКТМ.435331.001
Назначение
Инвертор СПИН преобразует постоянное напряжение от 40 до 300В, получаемое от тормозных двигателей, в 3-х фазное переменное напряжение с частотой от 8 до 100Гц, и предназначен для питания мотор-вентилятора АДВ3702 охлаждения тормозных резисторов маневрового тепловоза ТЭМ14.
Состав изделия:
- СПИН НКТМ.435331.001;
- Розетка кабельная РШАГКП-6-1;
- Паспорт НКТМ.435331.001 ПС;
- Руководство по эксплуатации НКТМ.435331.001 РЭ
| Напряжение питания - бортовая сеть, В | 110 (70...140) |
| Потребляемая мощность не более, Вт | 40 |
| Входное напряжение силового преобразователя, В | от 0 до 300 |
| Выходное фазное напряжение, В | от 0 до 220 |
| Диапазон изменения частоты выходного напряжения, Гц | от 8 до 100 |
| Максимальный входной ток,А | 150 |
| Аварийный входной ток,А | 200 |

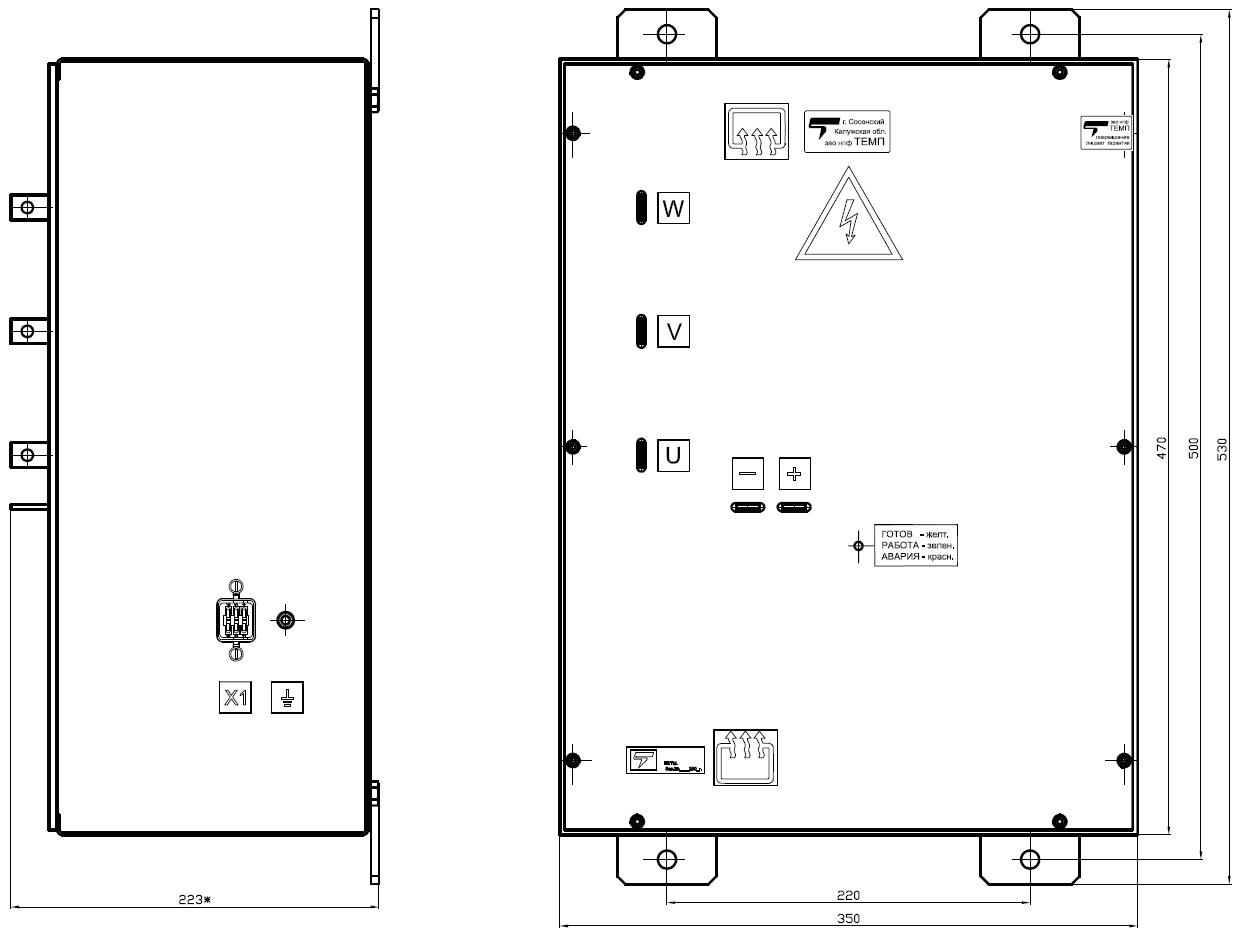

| Габаритные размеры, мм | 530x350x223 |
| Сопротивление изоляции цепей относительно корпуса при испытательном напряжении 100В в нормальных климатических условиях по ГОСТ921988 не менее, МОм | 20 |
| Электрическая прочность изоляции цепей относительно корпуса выдерживает испытательное напряжение 1750В частотой 50Гц по ГОСТ9219-88 в течение, мин | 1 |
| Режим работы | продолжительный |
| Степень защиты изделия по ГОСТ14.254-80 | IP40 |
| Предельное значение температуры для нерабочего состояния | -60°С |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УЗ |
| Предельное значение температуры для нерабочего состояния | -60°С |
| Условия эксплуатации СПИН в части воздействия механических факторов внешней среды по ГОСТ 17516.1-90 | М25 |
| Срок службы не менее, лет | 9 |
| Масса, кг, не более | 15 |
