Транзисторный регулятор тягового привода ТРТП-01

Назначение

Транзисторный регулятор тягового привода ТРТП-01 предназначен для преобразования переменного трехфазного напряжения в регулируемое постоянное напряжение для питания тяговых двигателей постоянного тока.

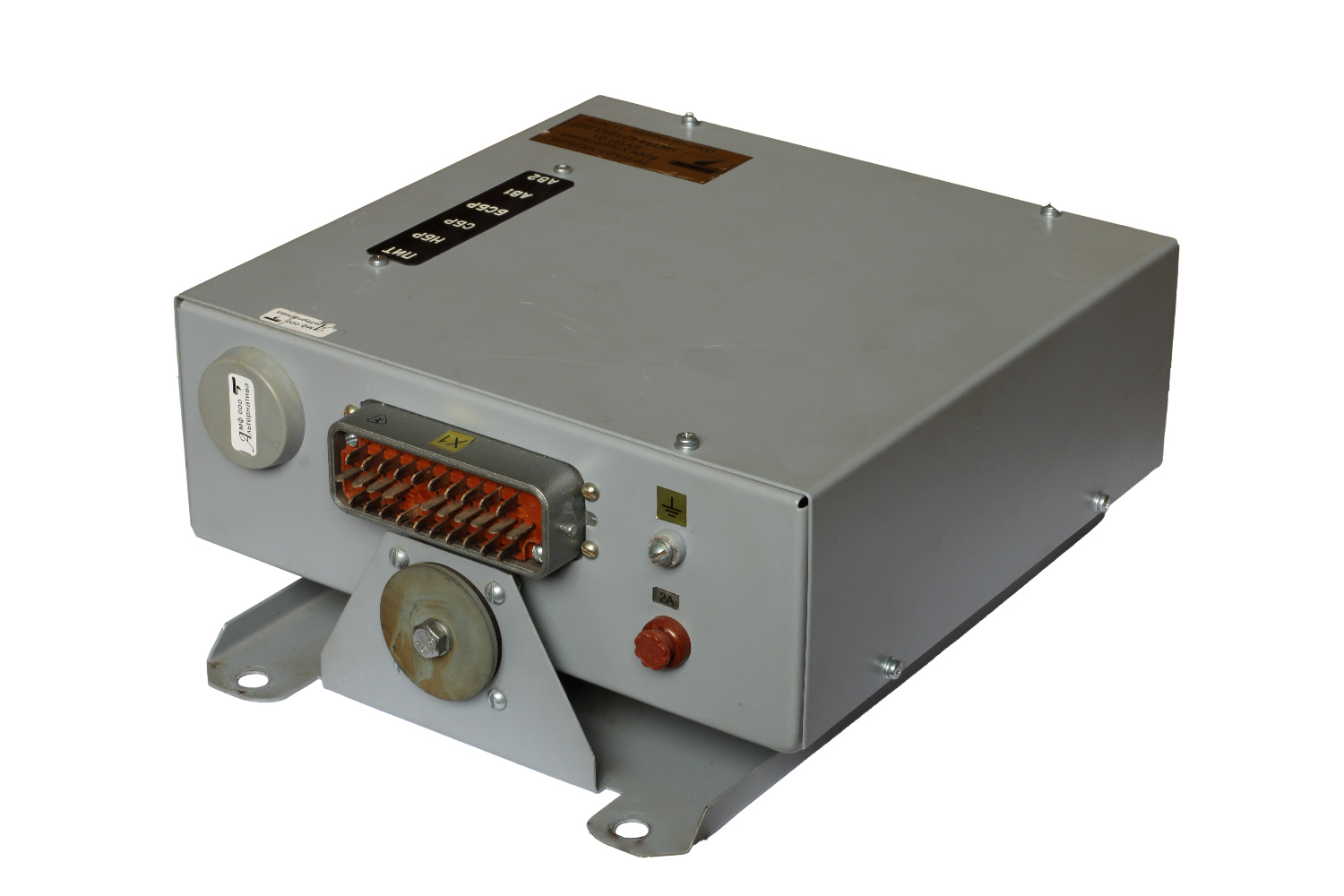

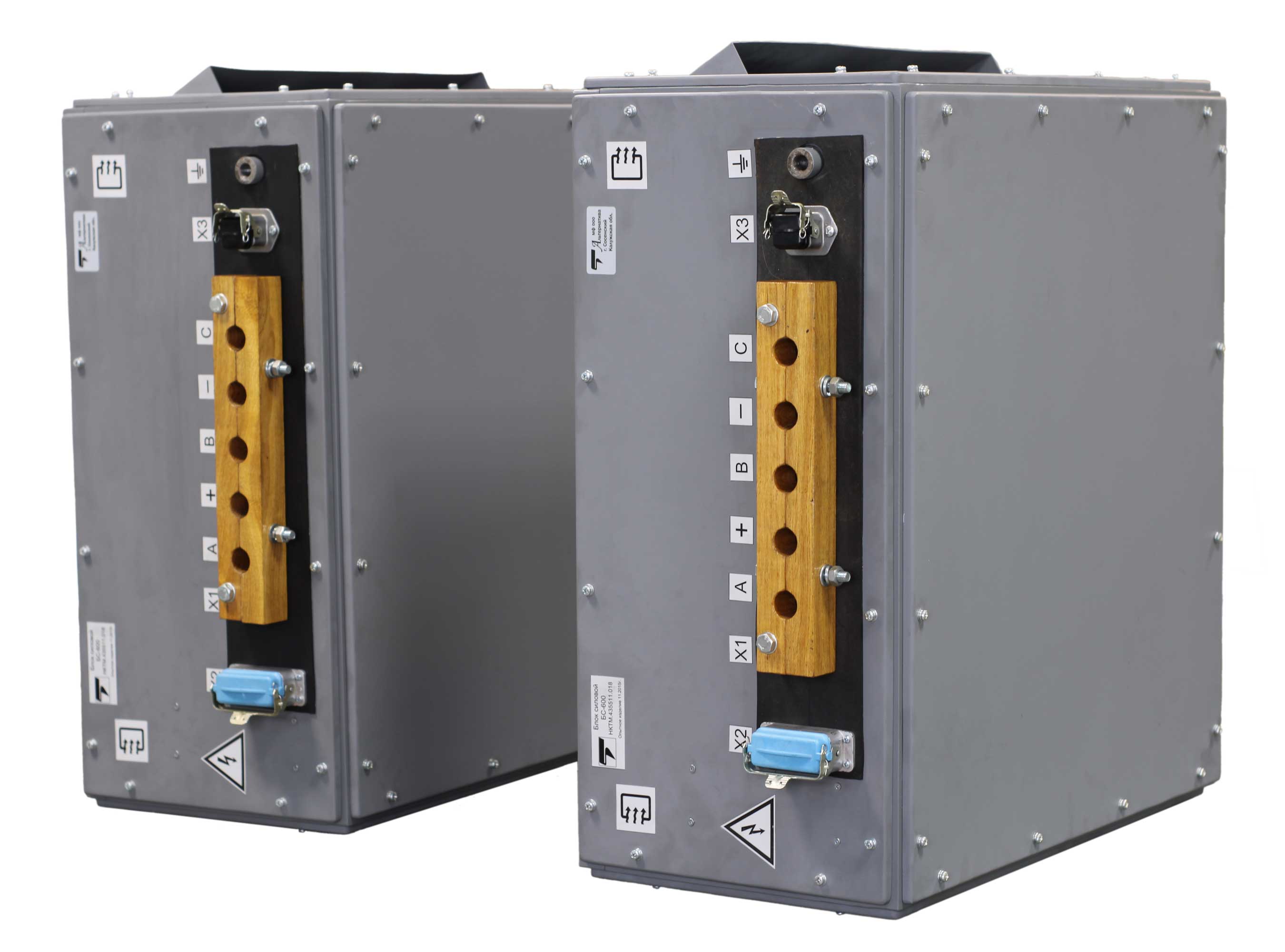

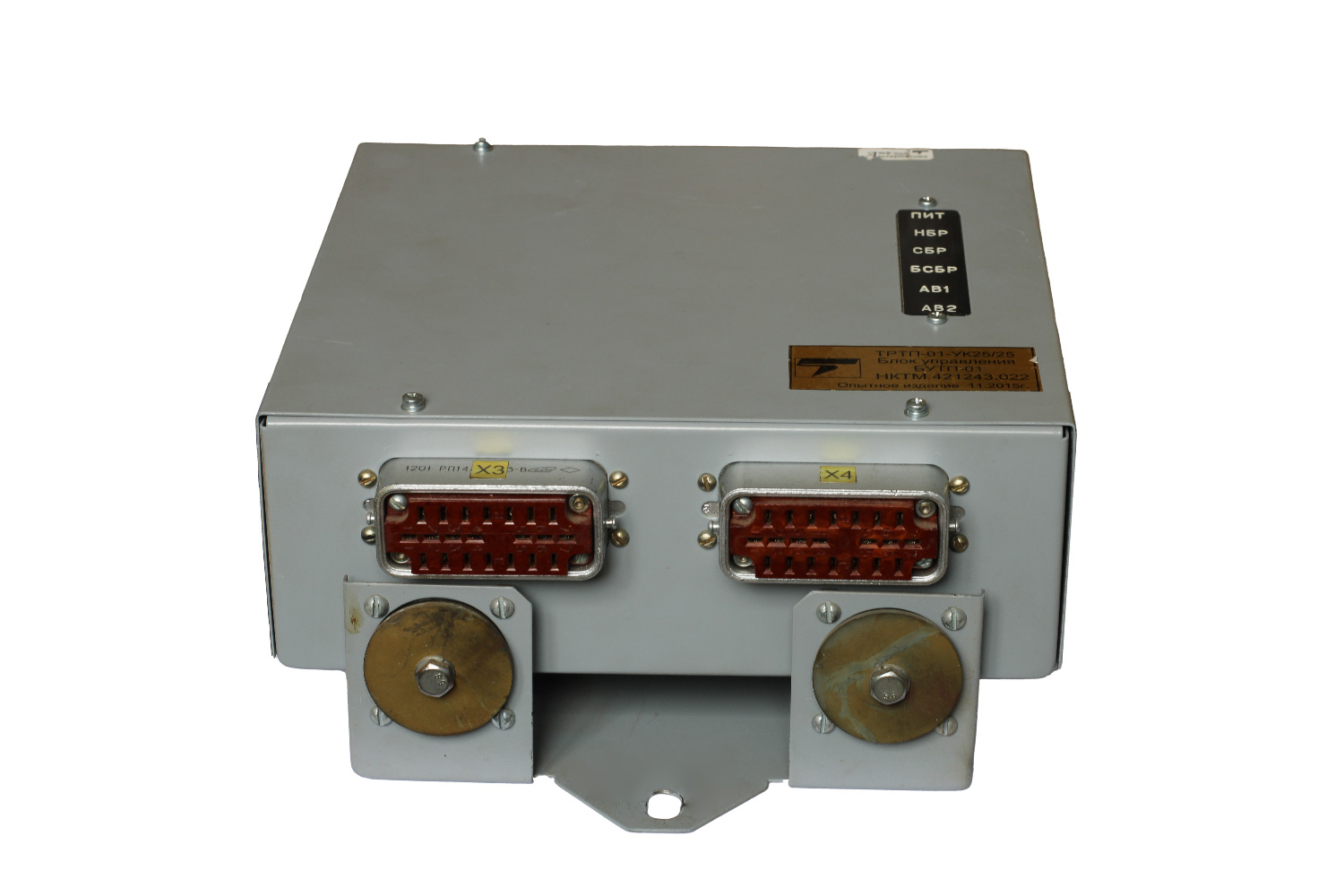

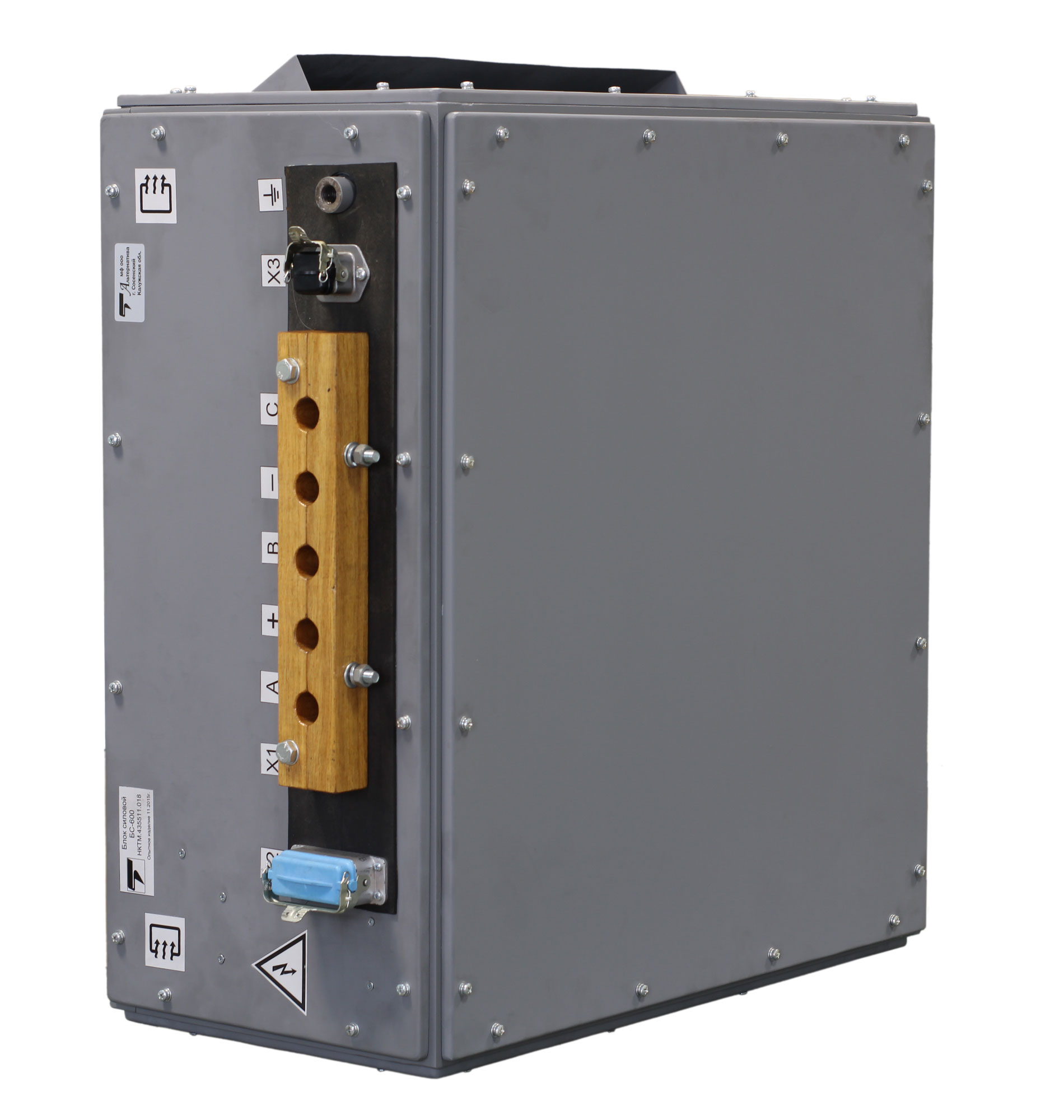

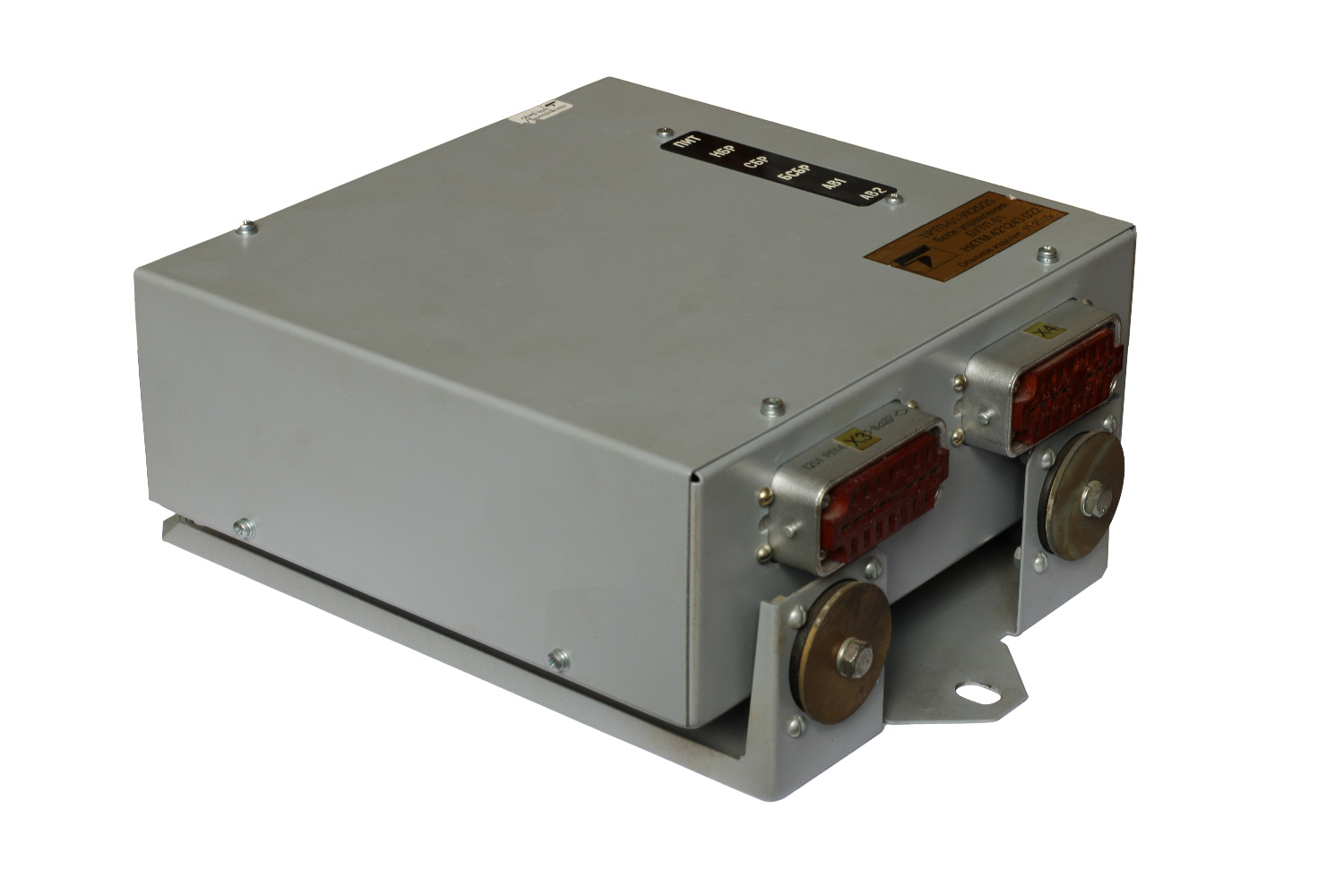

В состав регулятора входят микропроцессорный блок управления БУТП-01 НКТМ.421243.022 и два силовых блока БС-600 НКТМ.435511.018

Регулятор обеспечивает:

• плавное регулирование напряжения на тяговых двигателях;
• слежение за током электродвигателей;
• формирование рабочей зоны напряжений и токов для данного типа двигателя;
• ограничение тока и аварийное отключение транзисторного регулятора от силового питания при аварийных токах в нагрузке;
• автоматический переход режимов работы (последовательный-параллельный-ОП1-ОП2);
• транспортный режим – основной режим работы, при котором происходит набора напряжения тяговых двигателей и включения ослабления полей 1-ой и 2-ой ступени;
• рабочий режим работы – это режим, при котором происходит более плавное движение машины на низких скоростях без включения ослабления поля;
• аварийный режим работы – это режим, который позволяет продолжить движение машины при аварийном отключении одного из тяговых двигателей или (и) одного силового блока;
• поддержание скорости обеспечивается при наличии датчика оборотов.

Алгоритм работы регулятора определяется программой. Блок управления не требует настройки в процессе эксплуатации.

Для других машин или других условий эксплуатации, по согласованию с заказчиком, программа может быть изменена

Пример записи при заказе

Транзисторный регулятор тягового привода ТРТП-01-УК25/25 НКТМ.434712.031
