Крановая панель ТСД-63М

НКТМ.656211.001

Описание

Крановые панели устанавливаются на укладочные краны УК-25/28СП и предназначены для управления электродвигателями механизмов подъема и перемещения крупных блоков стрелочных переводов весом до 30т. Крановые панели обеспечивают пуск, реверсирование и защиты электродвигателей с фазным ротором MTF411, 22кВт, 380В.

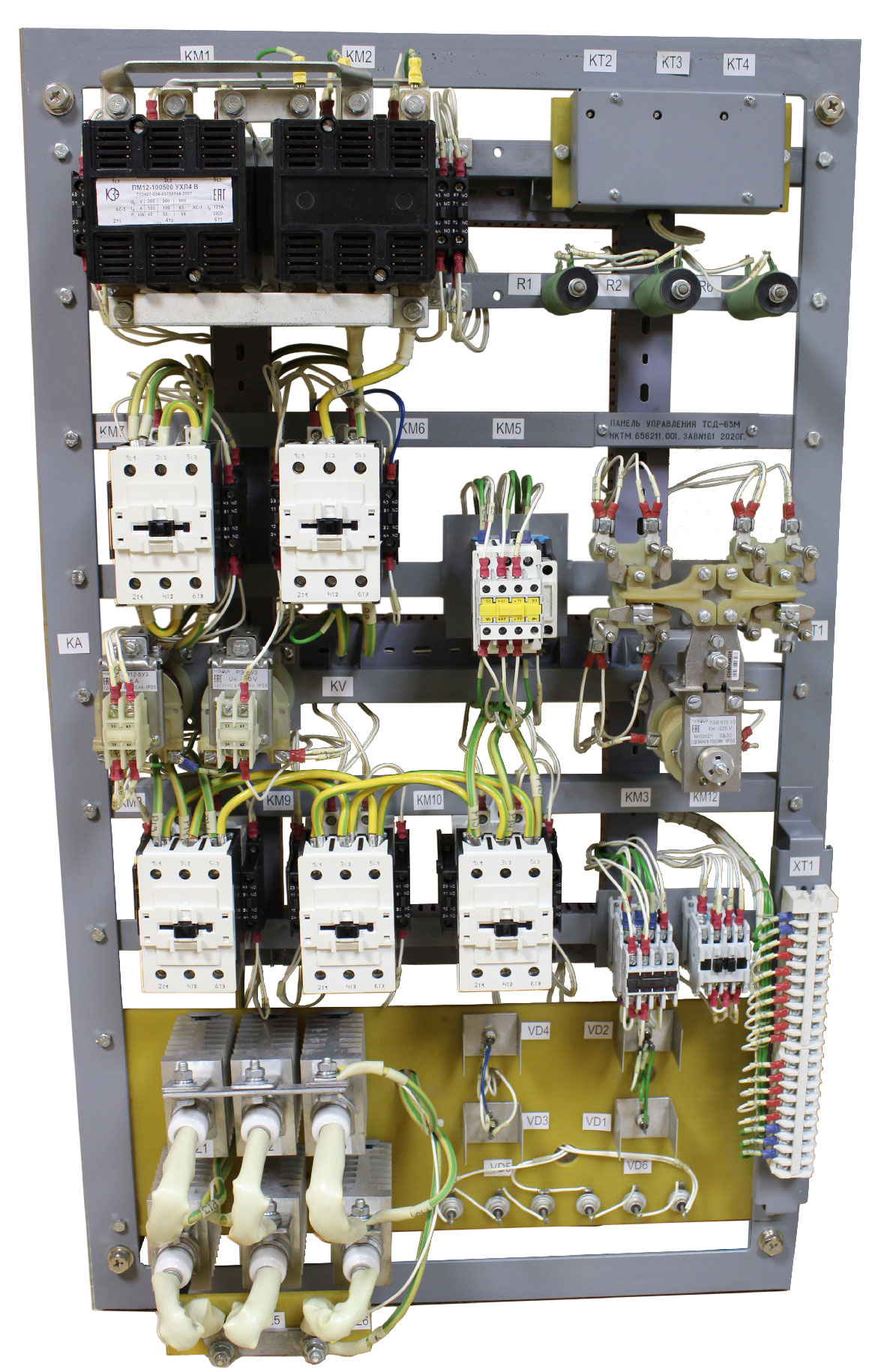

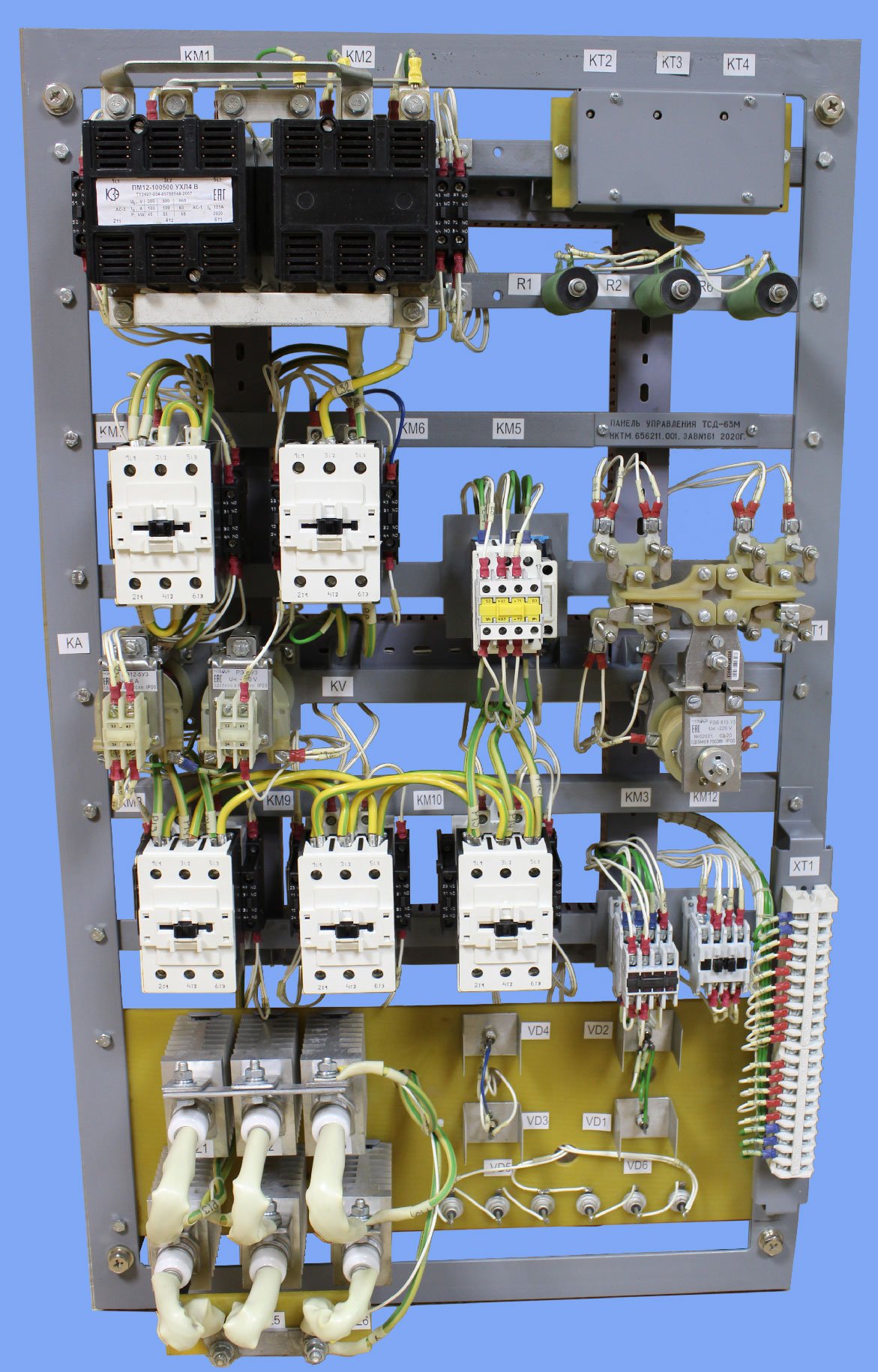

Конструктивно панели изготавливаются в открытом исполнении и представляют собой вертикально установленную раму, на которую смонтированы коммутационные аппараты и блоки с аппаратурой. Панели предназначены для работы в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и ГОСТ 15543-70.

Размер, мм225,8х590х1000
Условия эксплуатации по М25У3
Диапазон рабочих температур, °С-20...+40
Номинальное напряжение силовой цепи, В380
Номинальное напряжение цепей управления, В380
Номинальный ток силовой цепи, А60
Степень защиты по ГОСТ15150-69IP00
Вес, кгне более 70кг
...
...
